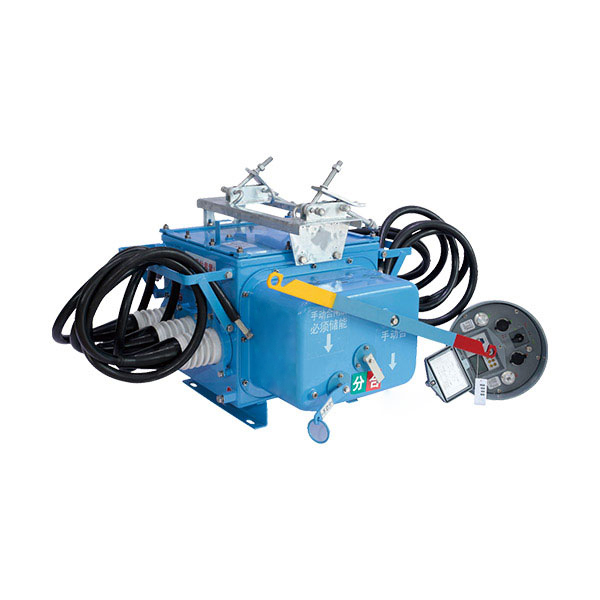

一、FZW28-12F系列户外高压交流分界真空断路器概述：

  FZW28-12F系列户外分界真空负荷开关适应于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。 FZW28-12F系列户外分界真空负荷开关适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。

  FZW28-12F系列户外分界真空负荷开关用于架空线路配电系统用的操作控制开关，有多种型式．具有无油、机构简单、性能可靠无需维护等突出优点，至今已被广泛使用。该产品与FDR型故障检测器或RTU遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和故障段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。

二、正常使用条件：

①　温度：-25℃～+70℃；

②　海拔高度：2000m；

③　风速≤35米／秒，相对湿度≤95%；

④　抗震烈度：地震列度8度；

⑤　地面水平加速度1/4g，地面垂直加速度1/8g，安全系数1.7；

⑥　污秽等级：Ⅲ级，

⑦　最大覆冰厚度：10mm．

⑧　系统中性点接地方式：中性点不接地／消弧线圈接地/小电阻接地系统。

三、型号及含义：

四、结构特点：

  自动闭锁相间短路故障：用户支线发生相同短路故障时，分界开关在变电站断路器或重合器保护跳闸后立即分闸并闭锁， 变电站重合后，馈线上的其它分支用户迅速恢复供电； 快速定位故障点：用户支线事故造成分界开关保护动作后，责任用户停电，由其主动报送事故信息，电力公司派员现场可通过掌上电脑或通讯模块排查事故原因；自动切除单相接地故障：用户支线发生单相接地故障时，分界开关自动分闸； 变电站及馈线上的其他分支用户有感受不到故障的发生。

此开关可实现以下功能：速断保护、过流保护、三次重合闸、事件记录、防涌流保护、零序保护、实时时钟、重合闸后加速、实时状态查询、智能掌上电脑控制、本地/远程设置定值、故障主动上报、GSM短消息功能。

五、主要技术参数：

六、外形尺寸图：
