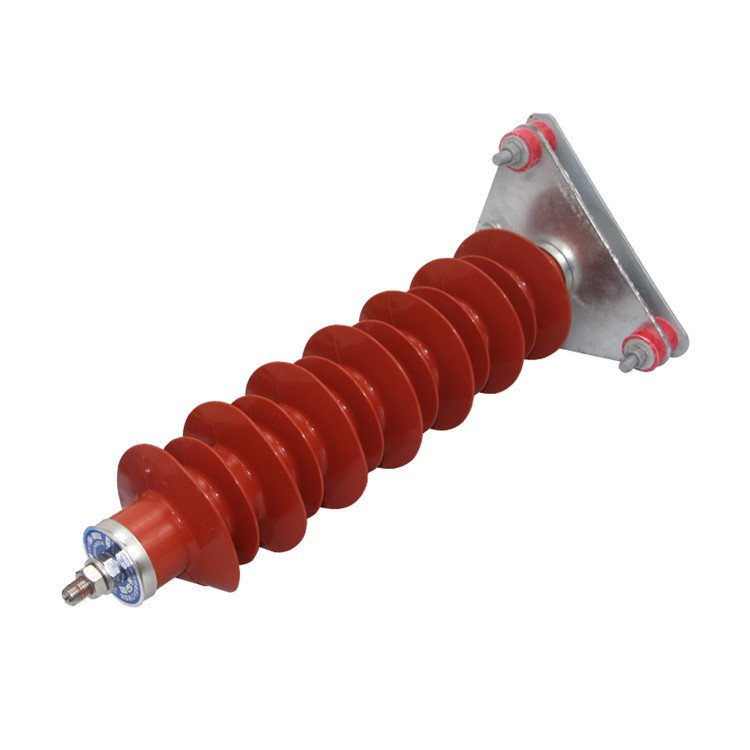

一、HY5WZ-51/134氧化锌避雷器概述：

  HY5WZ-54/134避雷器是用于保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。避雷器是变电站被保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器会放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。
  避雷器按其发展的先后可分为：保护间隙——是较简单形式的避雷器；管型避雷器——也是一个保护间隙，但它能在放电后自行灭弧；阀型避雷器——是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能；磁吹避雷器——利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力；氧化锌避雷器——利用了氧化锌阀片理想的伏安特性（非线性*高，即在大电流时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性），具有无间隙、无续流残压低等优点，也能限制内部过电压，被广泛使用。

二、执行标准：

  产品生产执行的标准为GB11032-2000(eqvEC60099-4:1991）《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

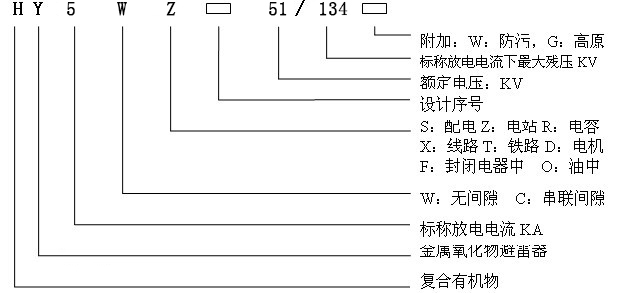

三、型号含义：

四、使用环境条件：

  1）适用于户内、外；

  2）环境温度-40℃~+40℃；

  3）海拔高度不超过3000m（瓷套式不超过1000m）；

  4）电源频率不小于48Hz、不超过62 Hz；

  5）长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压；

  6） 地震烈度8度及以下地区；

  7）较大风速不超过35m/s。

五、功能及特点：

  1）设计合理，结构新颖，技术性能可靠，外形小巧、重量轻，安装灵活，抗拉强度高，耐碰撞，运输无破损；

  2）引用硅橡胶外套金属氧化物避雷器的优点，整体模压一次成形，具有良好的密封、 耐污、防爆、防潮性能，介电强度高、散热性能好、具有较大的过电压能量吸收能力。

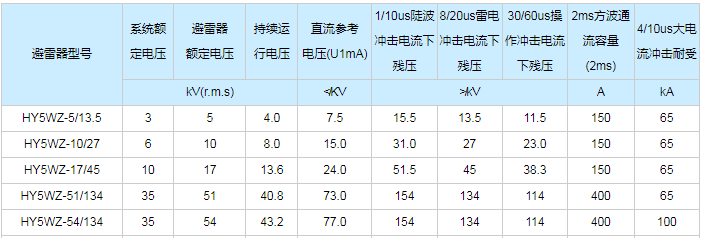

六、主要技术参数：

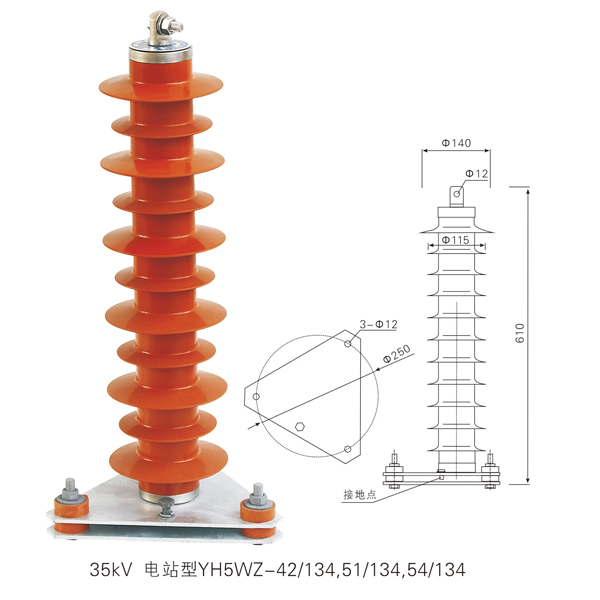

七、外形及尺寸：
