一、JDZX9-3、6、10 型电压互感器概述：

  JDZX9-3、6、10 型电压互感器适用于额定频率为50Hz 或60Hz、额定电压为3 ～ 10 kV 的交流电力系统中，作电能计量、电压监测和继电保护用。

二、执行标准：

  产品执行标准为GB20840.1-2010、GB20840.2-2013。

三、型号含义：

四、使用环境条件：

  1）安装场所: 户内；

  2）环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过 30℃；

  3）大气条件：大气中无严重污秽。

五、功能及特点：

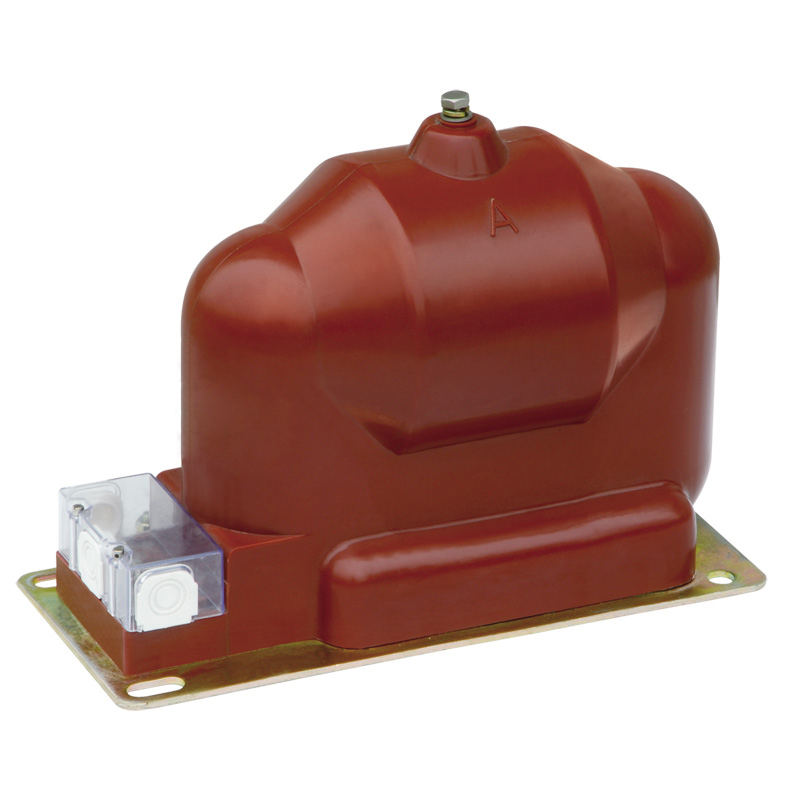

  本系列电压互感器为支柱式结构，采用环氧树脂全封闭环氧浇注，耐污染及潮湿，也适用于热带地区使用，互感器不需要特别维护，只需定期地清除表面污物。互感器二次出线端子处安装接线端子盒，端子盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。产品底板上有接地螺栓及供安装用的四个安装孔。

六、主要技术参数：

七、外形及尺寸：
